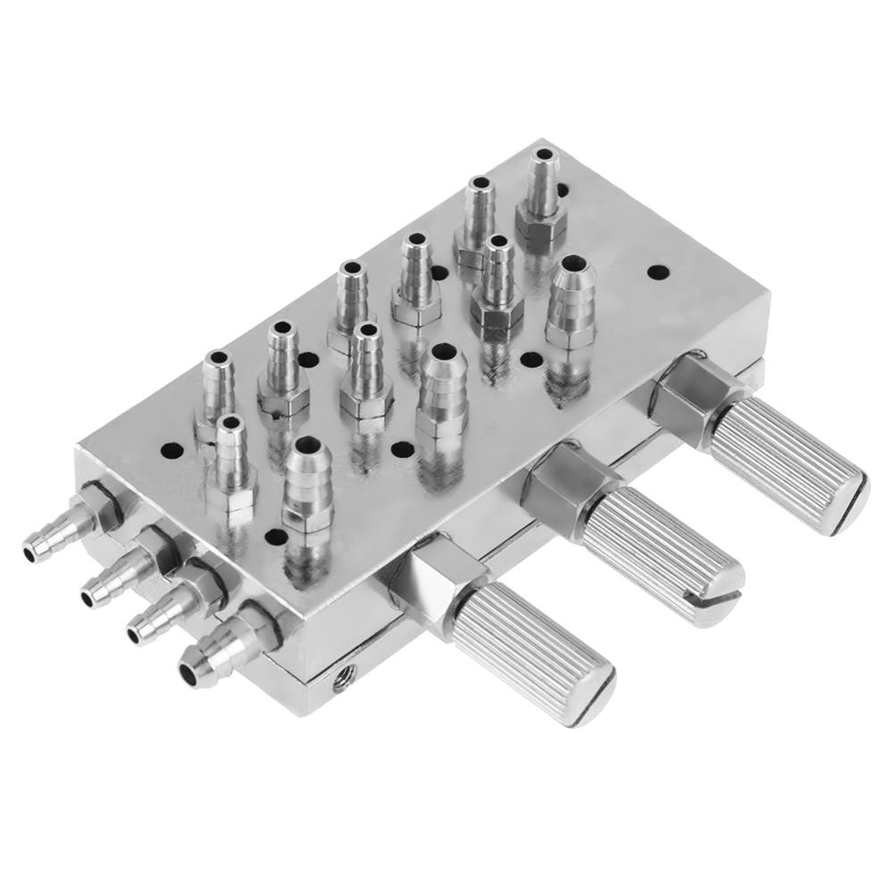

کنترل بلوک تابلت یونیت 3 تایی

 از این کنترل بلوک برای انتقال آب و هوا بین توربین ، ایرموتور و آنگل استفاده می‌شود.

در حقیقت این قطعه ، ورودی آب و هوا را می‌گیرد و بعد با استفاده از فشار هوای پدال ، آب و هوا را به سمت اینسترومنت ها انتقال می‌دهد.

کنترل بلوک سه سیستم توانایی کنترل ۳ اینسترومنت و ۴ سیستم وظیفه ی انتقال به ۴ اینسترومنت را دارد. یکی از شایع ترین خرابی های این قطعه رسوب گرفتگی و یا از بین رفتن دیافراگم وسط این قطعه است که می توان رسوبات را تمیز و دیافراگم را نیز تهیه و جایگزین نمود. جنس بدنه این کنترل بلوک از استیل ضد زنگ می‌باشد. قابلیت استفاده برای توربین و ایرموتور های ۲ یا ۴ سوراخ را نیز دارا می‌باشد.

این کنترل  بلوک تابلت مناسب انواع یونیت های زیگر ( Siger ) ، بست ( Best ) ، بیوتی ( Beauty ) ، آزاکس ( Ajax ) ، پرتی ( Pretty ) ، سینگل ( Cingol ) و دیگر یونیت های وارداتی و در مدل های جدید ایرانی می‌باشد.

روش نصب کنترل بلوک تابلت یونیت دندانپزشکی :

X1,X2,X3  : ولوم های تنظیم هوای توربین

A1,A2,A3 : خروج هوا به سمت تورین ها

B1,B2,B3 : فرمان هوا از ایرسوئیچ ( با قطع شدن هوا ، فرمان داده می شود. )

W1,W2,W3 : خروج آب به سمت توربین ها

C1,C2,C3 :  خروجی چیپ بلوئر

D : ورودی هوای چیپ بلوئر از سمت پدال

Water in :  ورودی آب

E :  خروجی هوا برای گیج ( جهت نمایش میزان هوای هر توربین )

Air in : ورود هوای اصلی از سمت پدال
